Периметральное охлаждение
Охлаждение под планировку вашей серверной
Шкафные кондиционеры для серверных и машзалов ЦОД. Подбираем исполнение, мощность и количество блоков с учётом нагрузки стоек, распределения воздуха и требований к резервированию.
Охлаждение помещения и отдельных коридоров
Кондиционеры размещают вне серверных рядов. В зависимости от планировки охлаждённый воздух подают в помещение или непосредственно в холодные коридоры. Схема подходит для новых объектов, расширения и замены оборудования.
При выборе оценивают не только суммарную нагрузку, но и возможность подать необходимое количество воздуха к каждой стойке. Для наиболее нагруженных зон также рассматривают рядное или жидкостное охлаждение.
Три способа подачи воздуха
- Верхняя подача
- Охлаждённый воздух выходит сверху и распределяется по помещению, нагретый забирается спереди. Фальшпол для такой схемы не требуется.
- Подача под фальшпол
- Воздух поступает в подпольное пространство и через решётки или перфорированные панели подаётся к передним панелям серверов.
- Нижняя фронтальная подача
- Воздух выходит из нижней части передней панели. Кондиционер размещают напротив холодного коридора, чтобы направить поток к стойкам без фальшпола.
Как работает система с фальшполом
В модели показана подача воздуха под фальшпол в изолированные холодные коридоры. Выберите DXA или CW, чтобы проследить движение воздуха и отвод тепла.
Что определяет состав системы
- Инфраструктура
- Проверяют доступное электропитание, места наружных блоков и маршруты коммуникаций. Для CW учитывают параметры существующей водяной системы, если она есть.
- Расчётная мощность
- Оборудование подбирают по явной холодопроизводительности при заданных условиях работы.
- Распределение воздуха
- Учитывают расположение стоек, расход воздуха, препятствия для потока и разделение горячих и холодных зон.
- Резервирование
- Проверяют работу системы при остановке блока на обслуживание или при отказе. Резерв электропитания и внешнего холодоснабжения рассматривают отдельно.
| Критерий | DXA — фреоновая система | CW — водяная система |
|---|---|---|
| Исходная инфраструктура | Можно организовать охлаждение без централизованной подачи охлаждённой воды. | Подключение к существующей системе холодоснабжения или создание новой. |
| Наружное оборудование | Воздушные конденсаторы для фреоновых контуров. | Чиллер или другой согласованный источник холода; насосное оборудование. |
| Коммуникации | Фреоновые трассы: длины, перепады высот и диаметры по требованиям выбранной конфигурации. | Подающий и обратный трубопроводы: температурный график, расход, давление и регулирующая арматура. |
| Расширение | Дополнительные внутренние блоки вместе с необходимыми конденсаторами, трассами и электропитанием. | Дополнительные потребители при достаточном резерве источника холода и пропускной способности сети. |
| Фрикулинг | RPU с насосом хладагента — для совместимых конфигураций, например CyberCool DXA. | Фрикулинг в чиллере или во внешней водяной системе холодоснабжения. |
Оборудование для решения
Серию и исполнение выбираем по нагрузке, планировке и способу подачи воздуха.
DataCool
Для небольших серверных, где важны компактность и выбор направления подачи воздуха.
Характеристики и исполнения

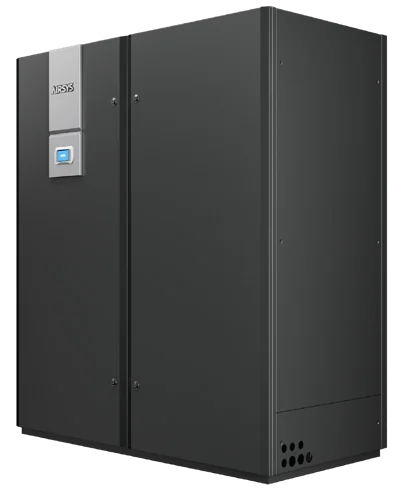

Optima
Для серверных и малых ЦОД. Шкафные кондиционеры с воздушным или водяным охлаждением конденсатора.
Характеристики и исполнения

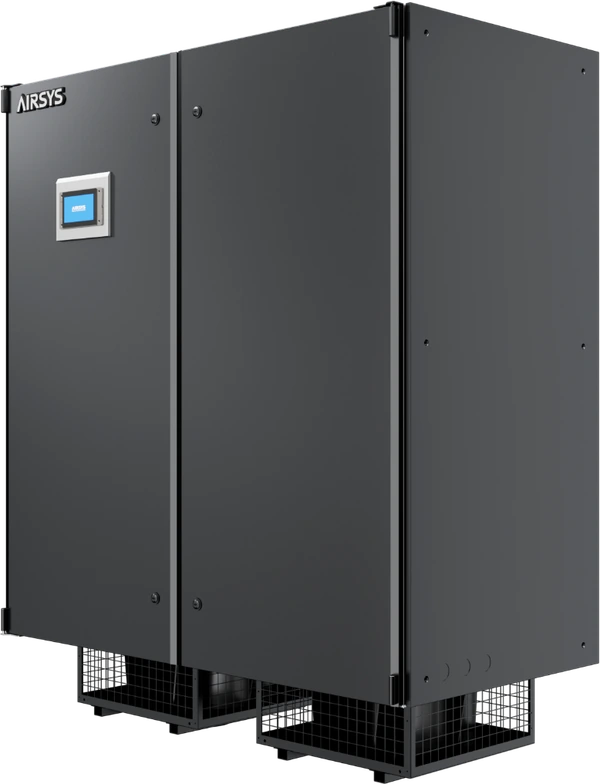

CyberCool
Для машзалов ЦОД. Исполнения DXA и CW, включая совместимые конфигурации DXA с RPU.
Характеристики и исполнения

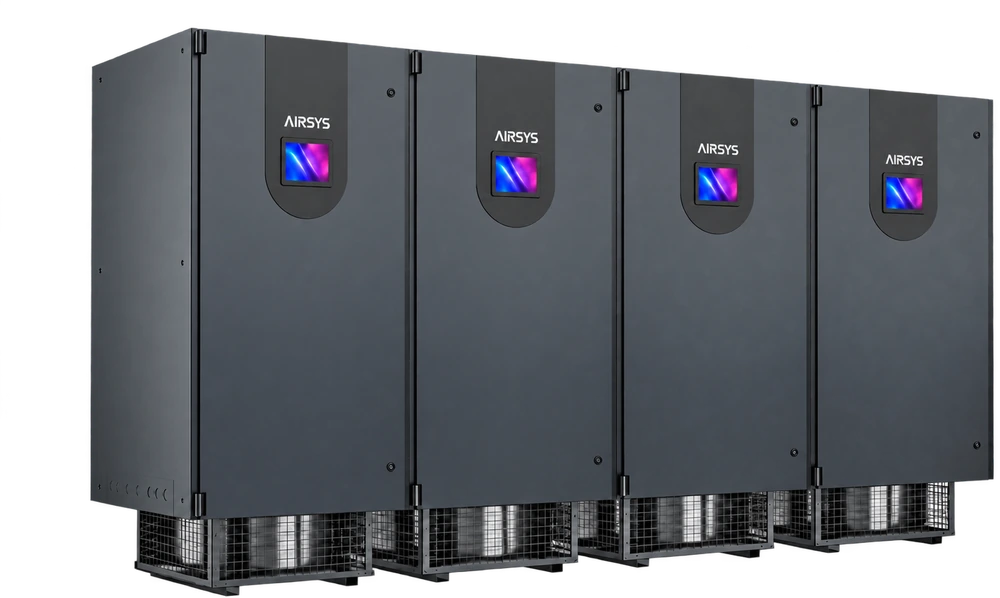

Optima2
Для модульного построения системы и поэтапного оснащения объекта. Исполнения DXA и CW.
Характеристики и исполненияПодберём состав системы под ваш объект
Исходные данные объекта
Для первого обсуждения подготовьте имеющиеся данные:
- План машзала, высоты помещения и фальшпола, расположение стоек и сервисных проходов.
- Текущая и перспективная нагрузка по стойкам, требования серверов к воздуху.
- Доступное электропитание, места наружных блоков или параметры системы холодоснабжения.
- Требования к резервированию, обслуживанию и диспетчеризации.
Что подготовит ЮниКонд
Подготовим техническое предложение по согласованным исходным данным:
- Схема DXA или CW и обоснование выбора.
- Серия, исполнение и количество рабочих и резервных кондиционеров.
- Холодопроизводительность и параметры воздуха для заданного расчётного режима.
- Состав наружного оборудования либо требования к водяному контуру, электропитанию и подключениям.
Если часть параметров ещё не определена, начнём с плана помещения и описания задачи. Уточним, какие данные понадобятся для технического подбора.
