Тепло от компонентов
Диэлектрическая жидкость направляется распылителем к процессорам и другим нагретым компонентам.

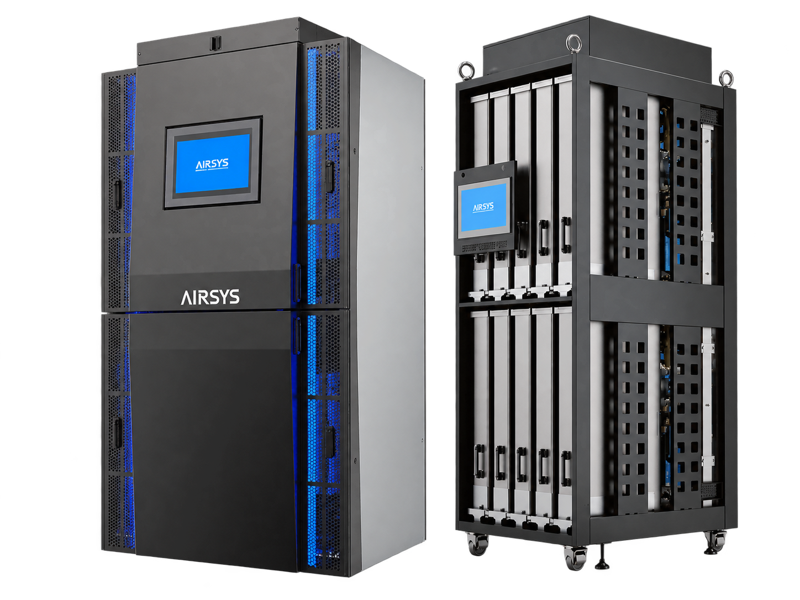

СТОЙКИ С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ AIRSYS
LiquidRackЖидкостное охлаждение на уровне сервера
Отвод тепла от процессоров и ускорителей в герметичных серверных кассетах. Для ИИ, HPC и высокой плотности вычислений.
до 175 кВтМощность охлаждения на стойку
10 кассетНезависимые контуры охлаждения
01
Высокая плотность с независимым охлаждением серверов
LiquidRack объединяет серверы и систему охлаждения в кассетной конструкции. В каждой кассете диэлектрическая жидкость направляется к нагретым компонентам, а собственный теплообменник передаёт тепло водяному контуру здания.
Распылитель адаптируется к компоновке конкретного сервера. Согласуем с производителем совместимость ИТ-оборудования, состав кассет и параметры подключения — для нового ЦОД или модернизации действующей площадки.
На уровне чипа
Направленное струйное охлаждение
Кассетная система
Поэтапное развёртывание
Два теплоносителя
Раздельные водяной и диэлектрический контуры
Modbus / BACnet
Интеграция с мониторингом
02
От процессора — к системе отвода тепла
02
Контур кассеты
Собственный насос обеспечивает циркуляцию жидкости внутри герметичной кассеты.
03
Теплообменник
Пластинчатый теплообменник передаёт тепло водяному контуру. Жидкости не смешиваются.
Далее тепло отводится внешней системой: контуром охлаждённой воды, сухим охладителем или адиабатической / испарительной градирней. Выбор зависит от климата, тепловой нагрузки и допустимой температуры воды.
Встроенные узлы теплообмена кассет позволяют применять LiquidRack без отдельного централизованного CDU. FluidCool-X CDU — отдельное решение для других архитектур жидкостного охлаждения; его наличие не является обязательным условием для LiquidRack.
03
Доступ к серверу и контроль каждого контура
Независимые кассеты
Каждый серверный модуль имеет собственный контур. Состав стойки можно развивать поэтапно с учётом задач ИТ-инфраструктуры.
Обслуживание кассет
Быстроразъёмные соединения упрощают извлечение кассеты. Вскрытие и работу с жидкостью выполняют в выделенной сервисной зоне.
Мониторинг
Контролируются температуры, давление, состояние насосов и уровень жидкости. Измерение расхода для каждого сервера доступно опционально.
Малый объём жидкости
В одной кассете используется около 7 л диэлектрической жидкости. Её совместимость с сервером подтверждается при подготовке решения.
04
Характеристики LiquidRack
| Параметр | LiquidRack |
|---|---|
| Максимальная мощность на стойку, кВт | 175 |
| Серверное пространство | 20U |
| Количество кассет в базовой конфигурации | 10 |
| Стандартный формат кассеты | 2U |
| Температура воды на входе, °C | 15…60 |
| Габариты стойки Ш × Г × В, мм | 850 × 1070 × 2445 |
175 кВт — максимальная мощность стойки с десятью кассетами. Фактическая производительность зависит от температуры и расхода воды, конфигурации серверов и условий эксплуатации.
Мощность охлаждения одной кассеты
| Параметр | LiquidRack |
|---|---|
| Вода на входе 15–30 °C | 14–17,5 кВт |
| Вода на входе 30–50 °C | 8,3–14 кВт |
| Вода на входе 50–60 °C | 5–8,3 кВт |
С повышением температуры воды доступная мощность снижается. Возможность фрикулинга и рабочую точку системы подтверждаем при подборе.
Все характеристики
| Параметр | LiquidRack |
|---|---|
| Максимальная мощность на стойку, кВт | 175 |
| Серверное пространство | 20U |
| Количество кассет в базовой конфигурации | 10 |
| Стандартный формат кассеты | 2U |
| Температура воды на входе, °C | 15…60 |
| Габариты стойки Ш × Г × В, мм | 850 × 1070 × 2445 |
| Расход воды на кассету, м³/ч | 0,43–1,51 |
| Диэлектрическая жидкость на кассету, л | Около 7 |
| Масса сухой кассеты, кг | 22 |
| Нагрузка на пол при сухом весе, кг/м² | 990 |
| Водяное подключение | G2″, внутренняя резьба, или штуцер под шланг 2″ |
| PDU | 1+1 |
| Электропитание | 200–240 В, 1 фаза, 50/60 Гц; 380–480 В, 3 фазы, 50/60 Гц |
| Интерфейс управления | Сенсорный экран |
| Протоколы мониторинга | Modbus / BACnet |
| Аварийное оповещение | Локальное и удалённое |
05
Комплектация под серверную платформу
06
Документация LiquidRack
AIRSYS LiquidRack
Каталог · Русская версия V3 · PDF
Подбор LiquidRack
Согласуем охлаждение
с вашей ИТ-платформой
Пришлите конфигурацию серверов, нагрузку на стойку и параметры водяного контура. Проверим совместимость и подготовим состав решения совместно с AIRSYS.
Заполнить опросный лист
