Большой воздушный поток
Развитая поверхность подачи позволяет распределять охлаждённый воздух по машзалу без привязки к перфорированным плитам фальшпола.
ХОЛОДНЫЕ СТЕНЫ AIRSYS
MaxAirХолодные стены для крупных ЦОД
Водяное охлаждение машзалов с высокой плотностью ИТ-нагрузки. Подберём конфигурацию под ваш проект и сопроводим запуск оборудования.
Проектное исполнениеПараметры определяются вашим ТЗ
CWОхлаждение на воде
01
Охлаждение в масштабе вашего машзала
Холодные стены подключаются к водяной системе холодоснабжения ЦОД и подают охлаждённый воздух непосредственно в машзал. Фронтальная подача позволяет организовать воздухораспределение без использования фальшпола в качестве воздушного канала.
Размещение секций, расход воздуха и напор подбираются с учётом планировки стоек и разделения горячих и холодных потоков. Модульная конструкция позволяет наращивать охлаждение по мере ввода ИТ-оборудования.
Пространство для ИТ
Размещение холодных стен в технических коридорах позволяет отделить охлаждающее оборудование от зоны серверных стоек.
Продуманное обслуживание
Доступ к фильтрам, вентиляторам и арматуре предусматривается со стороны технических помещений и учитывается при разработке компоновки.
Расширение по этапам
Количество модулей и последовательность их ввода согласуются с ростом нагрузки и требуемым резервированием.
02
Как работает холодная стена

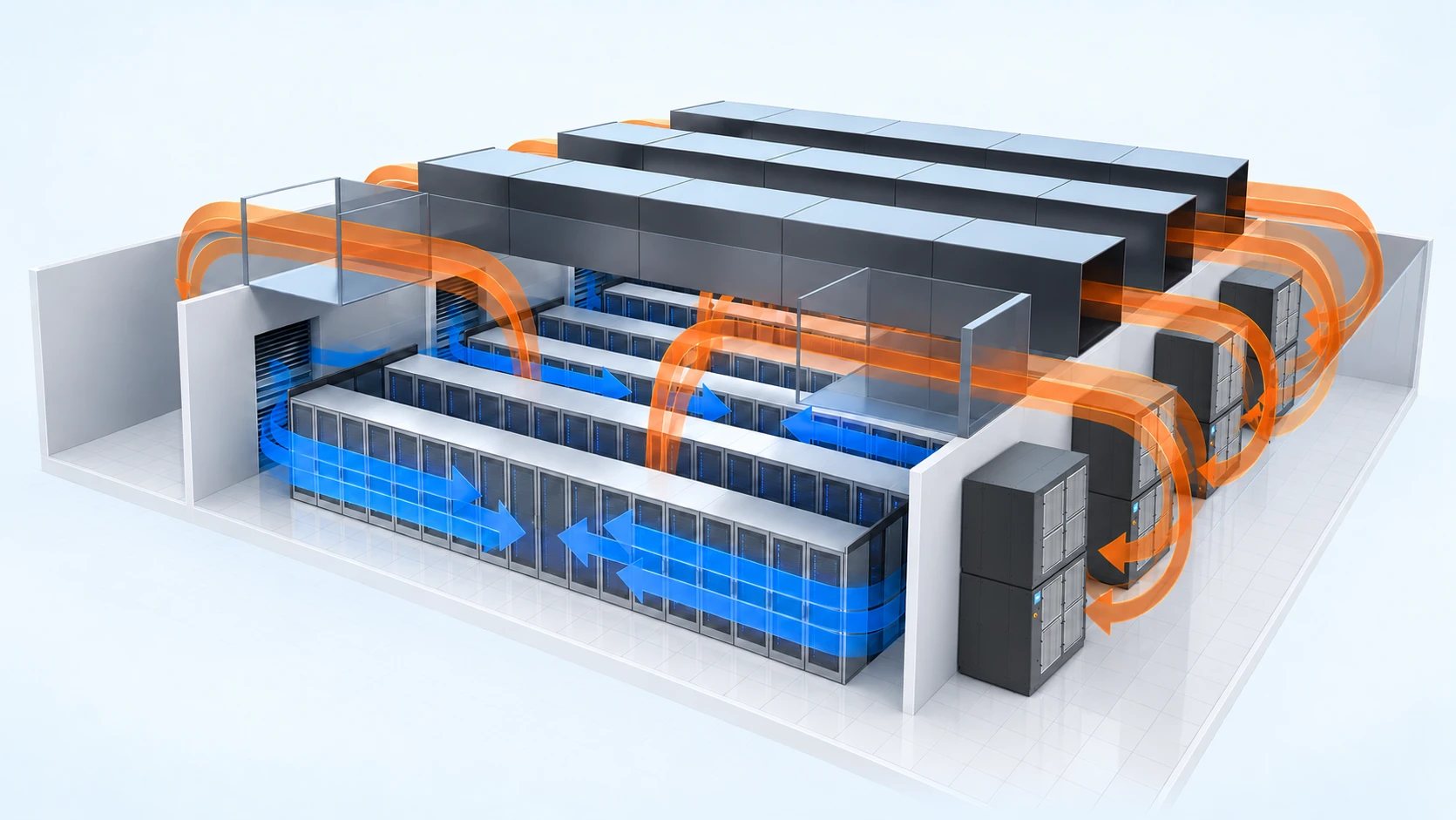

Подача в машзал, возврат через потолок
В показанной компоновке холодные стены расположены в технических коридорах с двух противоположных сторон машзала. Охлаждённый воздух поступает в холодные коридоры и на вход серверных стоек.
Нагретый воздух с выходной стороны стоек поднимается в пространство над подвесным потолком и через короба возвращается в технические коридоры на вход холодных стен. Тепло отводится водяным контуром к внешнему источнику холода.
Чиллеры для системы холодоснабжения
03
Конфигурация под ваш проект
Согласуем с AIRSYS конструкцию холодной стены, сервисные зоны и подключения. Подготовим техническое предложение с характеристиками и габаритами для увязки с проектом ЦОД.
Мощность и резервирование
Расчётная нагрузка, этапы ввода и требуемый резерв определяют производительность и количество модулей.
Габариты и компоновка
Согласуем высоту, ширину и глубину стены, размещение секций, доступ для обслуживания и маршрут доставки в зал.
Воздухораспределение
Подбираем расход воздуха, статическое давление и направление потока под архитектуру горячих и холодных коридоров.
Водяной контур
Учитываем температуры и расход воды, доступный перепад давления, тип регулирующего клапана и расположение подключений.
Электропитание и автоматика
Согласуем питание, резервирование ввода, алгоритмы совместной работы и интеграцию с диспетчеризацией объекта.
Комплектация и обслуживание
Определяем фильтрацию, дополнительные функции, исполнение материалов и сервисный доступ по требованиям заказчика.
Есть план машзала или техническое задание? Передайте исходные данные для проработки решения.
04
Эффективность всей системы охлаждения
Холодная стена и источник холода — единая система
Подбираем холодные стены совместно с чиллерами и гидравлическим контуром. Температуры воды, расход и доступный перепад давления согласуем с требуемыми параметрами воздуха на входе в серверные стойки.
Посмотреть чиллеры AIRSYSФрикулинг с учётом условий объекта
Повышенная температура воды может расширить период работы внешнего источника холода в режиме фрикулинга. Доступность режима и эффект по энергопотреблению зависят от климата, графика нагрузки и выбранной схемы холодоснабжения.
05
Примеры исполнения — не ограничение линейки
Ниже показаны две конфигурации MaxAir с фронтальной подачей воздуха и вертикальной компоновкой секций.
MAX.240FS22EBDA240 кВт
2 модуля · 4 EC-вентилятора
MAX.480FS42EBDA480 кВт
4 модуля · 8 EC-вентиляторов
КОНФИГУРАЦИЯ ПОД ВАШ ПРОЕКТПо ТЗ
Мощность и компоновка
под условия объекта
| Параметр | MAX.240FS22EBDA | MAX.480FS42EBDA |
|---|---|---|
| Полная холодопроизводительность, кВт | 240 | 480 |
| Чистая явная холодопроизводительность, кВт | 230 | 460 |
| Расход воздуха, м³/ч | 50 400 | 100 800 |
| Габариты Ш × Г × В, мм | 2 140 × 1 615 × 3 515 | 4 230 × 1 615 × 3 515 |
| Температура воды: вход / выход, °C | 20 / 28 | 20 / 28 |
| Расход воды, м³/ч | 25,9 | 51,8 |
| Потери давления: теплообменник + клапан, кПа | 75 | 75 |
Значения относятся только к указанным конфигурациям при следующих условиях: возвратный воздух 38 °C по сухому / 22 °C по мокрому термометру; вода на входе / выходе 20/28 °C. Воздух на подаче — 23,8/17,8 °C по сухому / мокрому термометру. Напор 75 Па относится к этим примерам; требуемый напор подбирается под проект.
Все характеристики
| Параметр | MAX.240FS22EBDA | MAX.480FS42EBDA |
|---|---|---|
| Полная холодопроизводительность, кВт | 240 | 480 |
| Чистая явная холодопроизводительность, кВт | 230 | 460 |
| Расход воздуха, м³/ч | 50 400 | 100 800 |
| Статическое давление, Па | 75 | 75 |
| Количество EC-вентиляторов, шт. | 4 | 8 |
| Расход воды, м³/ч | 25,9 | 51,8 |
| Потери давления: теплообменник + клапан, кПа | 75 | 75 |
| Номинальная потребляемая мощность, кВт | 9,8 | 19,6 |
| Габариты Ш × Г × В, мм | 2 140 × 1 615 × 3 515 | 4 230 × 1 615 × 3 515 |
| Масса, кг | 1 000 | 2 000 |
| Электропитание | 400 В / 3 фазы / 50 Гц | 400 В / 3 фазы / 50 Гц |
| Номинальный рабочий ток, А | 14,8 | 29,6 |
| Максимальная потребляемая мощность, кВт | 14,8 | 29,6 |
| Ток полной нагрузки (FLA), А | 22,8 | 45,6 |
| Минимальная допустимая токовая нагрузка цепи (MCA), А | 28,5 | 57 |
| Максимальный номинал защиты (MOP), А | 30 | 60 |
В обоих примерах: фронтальная подача воздуха, водяной теплообменник с шестью рядами труб и фильтр G4. Монтажные размеры уточняются по согласованным чертежам.
06
Оснащение под требуемый режим работы
Технологии MaxAir
Платформа MaxAir объединяет EC-вентиляторы и водяной теплообменник с регулируемой гидравликой.
- EC-вентиляторы IE5 с плавным регулированием
- Клапан EPIV с измерением расхода и регулированием независимо от перепада давления
- Управление по температуре и статическому давлению
- Сенсорная панель 10″; интеграция по Modbus, BACnet/IP и SNMP
При выборе оснащения учитываем доступ к фильтрам, извлечение вентиляторов и размещение электрических шкафов.
07
Каталог и проектная документация
AIRSYS MaxAir
Каталог · RU/EU V1.2 · PDF, 15,8 МБ · На русском языке
В каталоге — устройство платформы MaxAir, доступные технологии и примеры технических характеристик.
Проектное решение
Начнём с требований
вашего ЦОД
Пришлите план машзала и тепловую нагрузку. Проработаем компоновку, резервирование и параметры холодоснабжения.
