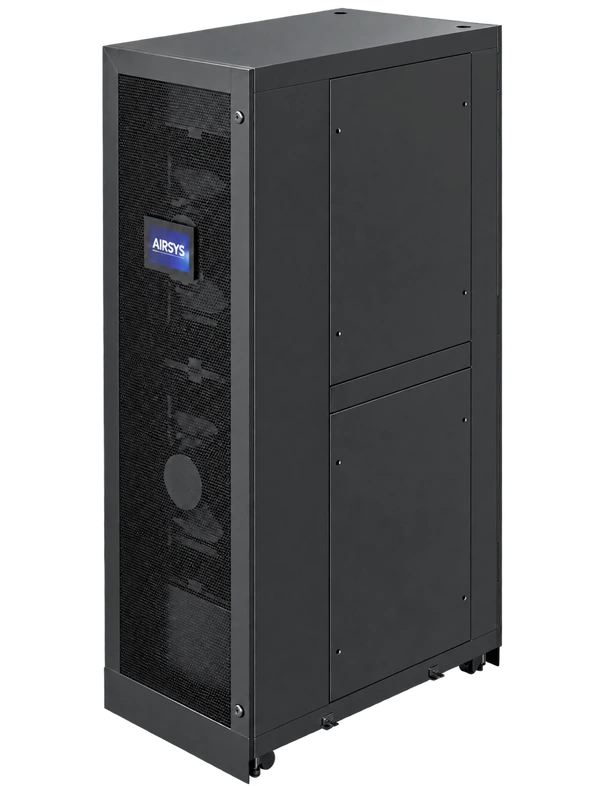

ChillRowОхлаждение рядом с источником тепла
Кондиционеры между серверными стойками забирают воздух из горячего коридора и подают охлаждённый в холодный. Корпуса шириной 300 и 600 мм — под компоновку вашего зала.
Охлаждение в ряду серверных стоек
ChillRow отводит тепло от отдельного ряда или группы стоек. При подборе проверяют мощность и расход воздуха для этой зоны, а также место для рабочих и резервных блоков.
Серия рассчитана на применение с горячими и холодными коридорами. Блоки можно устанавливать на обычный пол или фальшпол. По мере роста нагрузки система расширяется добавлением кондиционеров в ряд.
Две ширины корпуса
Фреоновое и водяное охлаждение
Рядом с тепловой нагрузкой
Регулирование скорости вентиляторов
Исполнение под источник холода
Упрощённая схема системы охлаждения
Холодильный контур с воздушным конденсатором
Инверторный компрессор регулирует производительность в соответствии с тепловой нагрузкой. Выносной конденсатор отводит тепло наружному воздуху.
Холодопроизводительность
- Хладагент R410A
- Электронный расширительный вентиль
- EC-вентиляторы
- Четыре модели в корпусах C1 и C3
Значения параметров приведены для номинальных условий: температура и относительная влажность воздуха на входе в кондиционер — 37 °C и 24%, температура наружного воздуха — 35 °C.
RPU — специальное исполнение под проект
Фрикулинг с насосом хладагента
Для ChillRow доступно специальное исполнение на 60 кВт с насосом хладагента RPU. Комплектация внутреннего и наружного блоков согласовывается с заводом под требования проекта.
При подходящих наружных условиях насос обеспечивает циркуляцию хладагента через наружный конденсатор. В режиме полного фрикулинга компрессор отключён. Условия перехода и доступную мощность определяем при подборе.
Специальное исполнение подбирается отдельно и не входит в приведённую ниже таблицу стандартных моделей.
Принцип работы RPU в режиме полного фрикулинга. Монтажная схема определяется исполнением оборудования.
Фронтальная подача в системе коридоров
Воздух проходит через кондиционер горизонтально: забор сзади, подача спереди. Воздух движется в том же направлении, что и через серверы.
Изоляция коридоров разделяет холодный и нагретый воздух. Для закрытого холодного коридора AIRSYS рекомендует управление по температуре подачи, для закрытого горячего — по температуре возвратного воздуха.
Изоляция холодного коридора
Контроль по температуре подаваемого воздуха.
Изоляция горячего коридора
Контроль по температуре возвращаемого воздуха.
Характеристики серии ChillRow
CHILLROW.DXA
| Модель | Qх, кВт | Расход воздуха, м³/ч | Габариты Ш × Г × В, мм | Масса, кг |
|---|---|---|---|---|
| DXA12V1C1 | 13,2 | 2 950 | 300 × 1 200 × 2 000 | 120 |
| DXA28V1C1 | 28,3 | 6 200 | 300 × 1 200 × 2 000 | 160 |
| DXA38V1C3 | 38,5 | 9 500 | 600 × 1 200 × 2 000 | 380 |
| DXA50V1C3 | 50,5 | 12 000 | 600 × 1 200 × 2 000 | 400 |
Значения параметров приведены для номинальных условий: температура и относительная влажность воздуха на входе в кондиционер — 37 °C и 24%, температура наружного воздуха — 35 °C.
Компрессоры и выносные конденсаторы
| Модель | Компрессор | VMEG — стандарт | CMEG — опция |
|---|---|---|---|
| DXA12V1C1 | Инверторный роторный | VMEG25 | CMEG8 |
| DXA28V1C1 | Инверторный спиральный | VMEG40 | CMEG15 |
| DXA38V1C3 | Инверторный спиральный | VMEG55 | CMEG20 |
| DXA50V1C3 | Инверторный спиральный | VMEG65 | CMEG25 |
Электропитание внутренних блоков DXA — 400 В / 3 фазы / 50–60 Гц; допустимый диапазон напряжения — 380 В ±10%.
Комплектация и дополнительные возможности
Регулирование расхода воздуха
Контроллер и сенсорный дисплей
Подключение к диспетчеризации
Выбор дополнительных опций
Для DXA
Инверторный компрессор и электронный расширительный вентиль входят в стандартное исполнение. Дополнительно доступны низкотемпературный комплект, контроль протечки и осушение. Горячая замена вентиляторов предусмотрена как опция только для DXA28V1C1.
Для CW
В базовую комплектацию входят двухходовой клапан, датчики температуры воды на входе и выходе и точечный датчик протечки. Трёхходовой клапан и кабельный датчик протечки доступны как опции.
Документация
Каталог AIRSYS ChillRow
E2507 · V5.0 · PDF · На русском языке
Исполнения DXA и CW, технические характеристики, комплектация, схемы и габариты.
Руководство по обслуживанию прецизионных кондиционеров AIRSYS
E1905 · V01.8 · PDF · На русском языке
Сервисные интервалы для стабильной работы вашего оборудования.
Руководство по эксплуатации прецизионных кондиционеров AIRSYS
E2308 · V2.0 · Русская версия V3.1 · PDF
Управление, настройки и аварийные сообщения.
Подберём ChillRow
под ряд серверных стоек
Укажите нагрузку стоек, схему изоляции коридоров и доступную ширину для кондиционера. Для CW добавьте температуры воды, для DXA — условия установки наружного блока.
