Рядное охлаждение
Для рядов и зон повышенной нагрузки

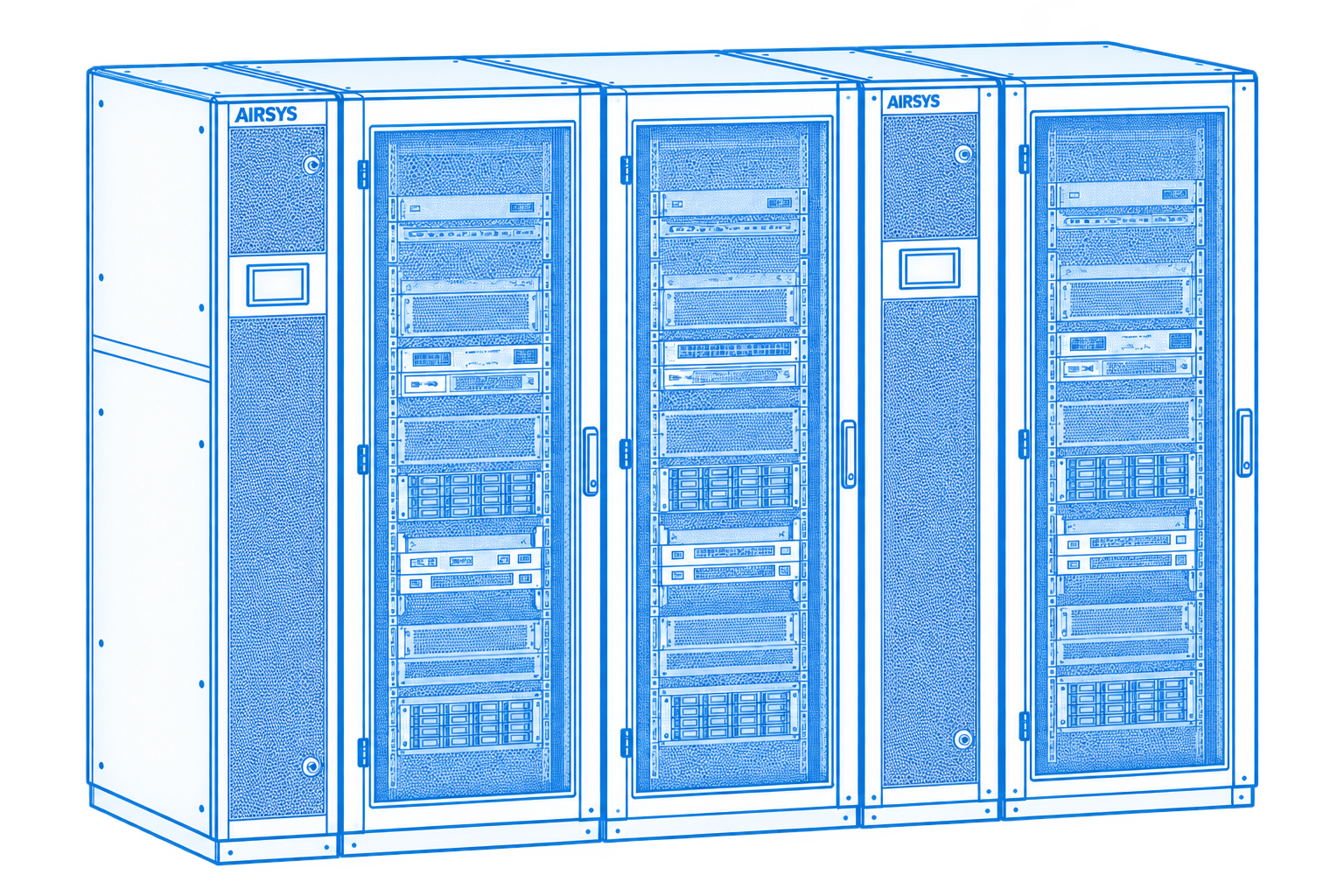

Кондиционеры ChillRow устанавливают между стойками и подают охлаждённый воздух к серверам без фальшпола. Подбираем исполнение DXA или CW, мощность и расположение блоков с учётом нагрузки и резервирования.
Охлаждение там, где сосредоточена нагрузка
В машзале несколько стоек могут выделять значительно больше тепла, чем соседние. Увеличения общей мощности охлаждения бывает недостаточно: нужно обеспечить подачу воздуха именно к этим серверам.
Рядные кондиционеры обслуживают эту группу локально. Их мощность и расположение выбирают по нагрузке отдельных стоек, а работу согласуют с остальной системой охлаждения машзала.
Где применяют рядное охлаждение
Решение используют в новых серверных и при расширении действующих ЦОД. Места кондиционеров, изоляцию коридоров и подключения предусматривают с учётом планировки и очередей ввода оборудования.
- Локальные зоны высокой нагрузки
- Дополнительное охлаждение группы стоек, для которой существующая система не обеспечивает требуемые параметры воздуха.
- Серверные без фальшпола
- Воздух подаётся горизонтально на уровне стоек. Фальшпол для воздухораспределения не требуется; маршруты трубопроводов, кабелей и дренажа предусматривают отдельно.
- Поэтапное расширение
- Блоки можно вводить вместе с очередями ИТ-оборудования. Места для следующих кондиционеров, пропускную способность коммуникаций и резерв источника холода закладывают заранее.
Кондиционеры занимают часть длины серверного ряда и требуют доступа для обслуживания. Допустимую нагрузку на стойку определяют по возможностям воздушного охлаждения и требованиям серверов. Для оборудования с обязательным жидкостным охлаждением предусматривают отдельное решение.

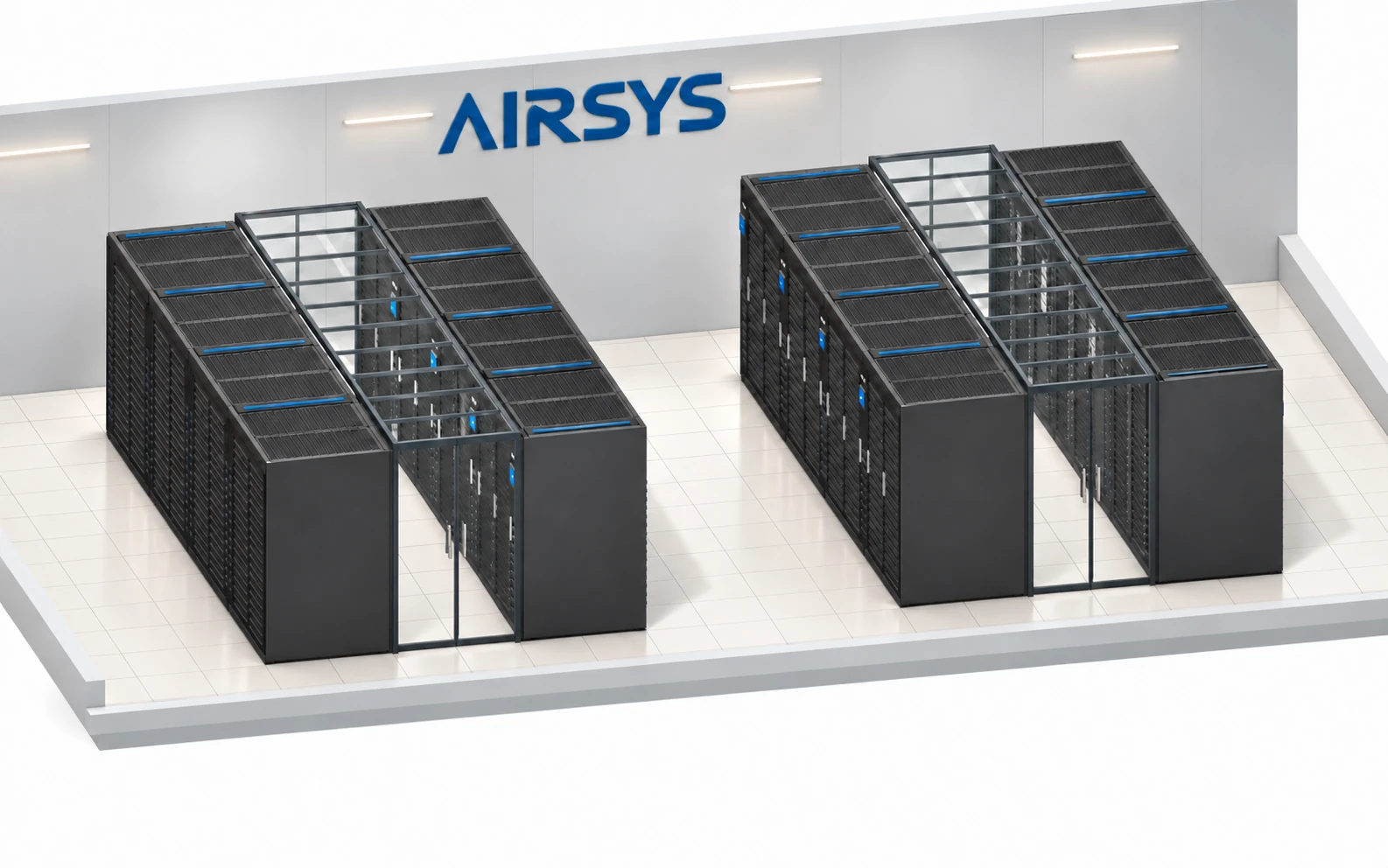

Как организовать движение воздуха
ChillRow забирает нагретый воздух за стойками и после охлаждения подаёт его к серверам. Изоляция коридора ограничивает смешение потоков и проход холодного воздуха в обход оборудования.
Изолировать можно холодный или горячий коридор. Для каждой схемы задают расход воздуха и алгоритм управления. Проверяют охлаждение крайних стоек и наиболее нагруженных участков, в том числе при остановке одного кондиционера.
Выберите коридор, чтобы посмотреть движение воздуха. Повторное нажатие уберёт потоки.
Потоки показаны схематично. Кондиционеры подают воздух горизонтально, без распределения через фальшпол.
Изоляция холодного коридора
Охлаждённый воздух подаётся в закрытый коридор к передним панелям серверов. Нагретый воздух выходит в машзал и возвращается в рядные кондиционеры. Для ChillRow AIRSYS рекомендует управление по температуре подаваемого воздуха.
Изоляция горячего коридора
Нагретый воздух собирается в закрытом коридоре и поступает в кондиционеры. После охлаждения воздух подаётся к входам серверов со стороны машзала. Для ChillRow AIRSYS рекомендует управление по температуре возвратного воздуха.
Что определяет состав и надёжность системы
ChillRow DXA отводит тепло через фреоновый контур к наружному конденсатору. ChillRow CW подключается к водяной системе холодоснабжения. Исполнение выбирают с учётом инфраструктуры объекта, размещения наружного оборудования и перспектив расширения.
Для CW возможность фрикулинга зависит от источника холода, температурного графика и климата. Производительность рядных кондиционеров проверяют при выбранных температурах холодоносителя; эффект оценивают для всей системы.
- Нагрузка и рабочие параметры
- Мощность блоков подбирают по нагрузке каждой стойки и фактическим условиям работы. Учитывают явную холодопроизводительность, расход воздуха, начальную загрузку и дальнейший рост.
- Расстановка и резерв N+1
- После отключения одного блока оставшиеся должны обеспечивать требуемую мощность и подачу воздуха к обслуживаемым стойкам. Помимо суммарной мощности проверяют распределение воздуха в зоне охлаждения.
- Подключения и обслуживание
- Проверяют длину и перепад высот трасс DXA либо расход и доступный перепад давления водяного контура. Предусматривают сервисные проходы, дренаж, контроль протечек и возможность отключения блока для ремонта.
- Управление и мониторинг
- Согласуют расположение датчиков, совместную работу блоков, ротацию и действия при отказе. Резервирование электропитания и источника холода рассматривают отдельно от резерва внутренних кондиционеров.
Оборудование для решения
Основу решения составляют рядные кондиционеры ChillRow. Для DXA подбираем совместимые наружные конденсаторы; для CW проверяем подключение к существующей водяной системе либо подбираем источник холода.
ChillRow
Рядные кондиционеры AIRSYS в исполнениях DXA и CW. Подбор по нагрузке, рабочим параметрам и доступному месту в ряду.
Характеристики и исполнения
VectorCool-X
Чиллеры AIRSYS с фрикулингом для системы CW, когда их мощность и рабочие параметры соответствуют потребностям объекта.
Характеристики и исполненияПодберём состав системы под ваш объект
Исходные данные объекта
Для первого обсуждения подготовьте имеющиеся данные:
- План машзала, габариты стоек, схема коридоров и доступные позиции для кондиционеров.
- Нагрузка по стойкам, требования ИТ-оборудования и очереди ввода.
- Параметры водяного контура либо места конденсаторов и маршруты трасс DXA.
- Требования к резервированию, электропитанию, мониторингу и обслуживанию.
Что подготовит ЮниКонд
Подготовим техническое предложение по согласованным исходным данным:
- Исполнение, количество и рабочие параметры кондиционеров ChillRow.
- Предложения по размещению блоков с учётом нагрузки и резервирования.
- Состав наружного оборудования DXA либо требования к водяному контуру CW.
- Требования к подключениям, сервисным зонам и совместному управлению.
Если часть параметров ещё не определена, начнём с плана помещения и описания задачи. Уточним, какие данные понадобятся для технического подбора.
