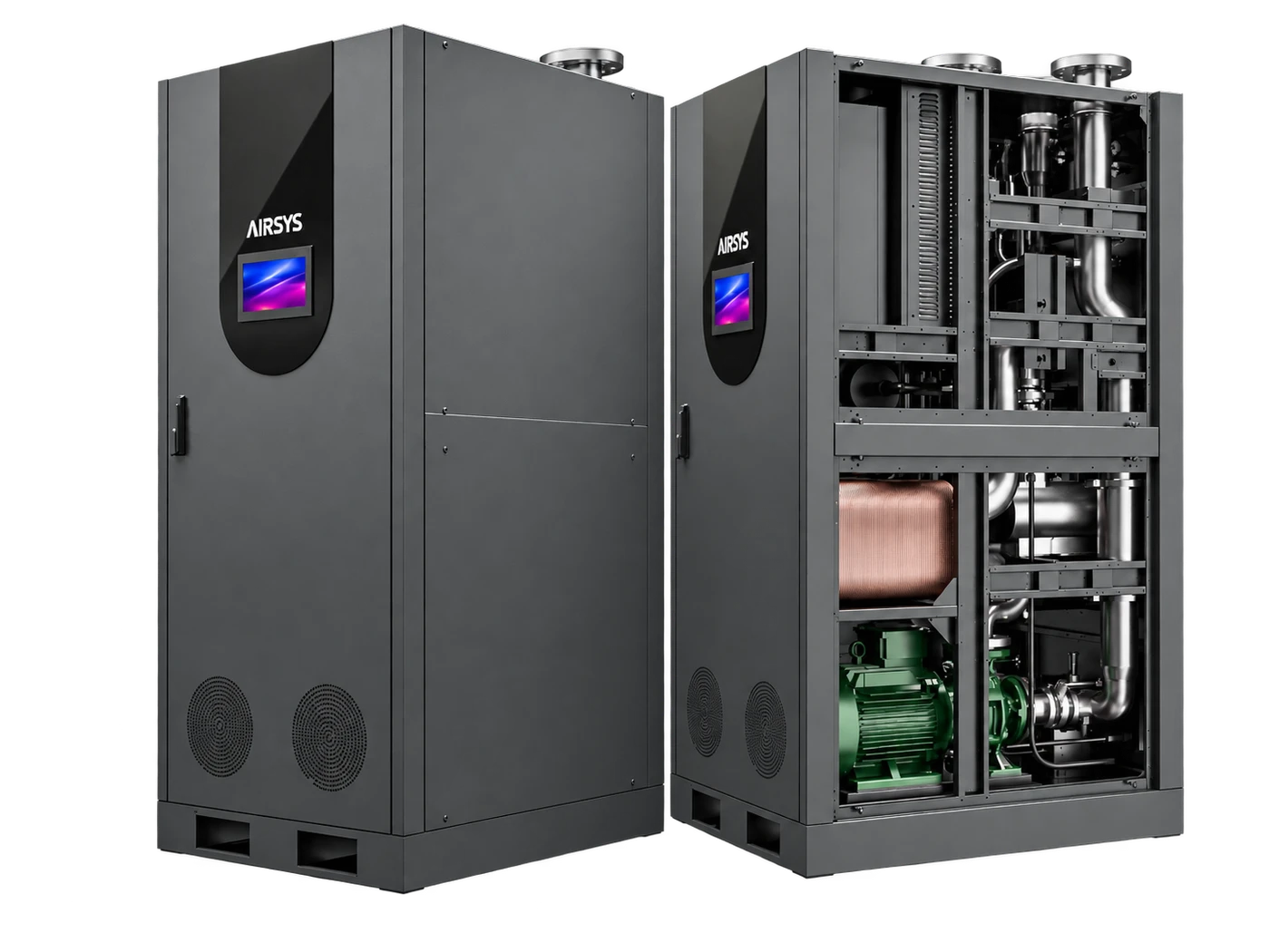

CDU FluidCool-XУправляемое охлаждение ИТ-инфраструктуры
Разделяет контуры, обеспечивает циркуляцию и контроль теплоносителя в системе жидкостного охлаждения серверов. Подберём исполнение под нагрузку и требования ЦОД.
500–2000 кВтНоминальная мощность теплообмена
4 КТемпературное сближение
01
Связующее звено системы жидкостного охлаждения
FluidCool-X передаёт тепло от серверного контура системе холодоснабжения здания через пластинчатый теплообменник. Жидкости не смешиваются: параметры вторичного контура согласуются с требованиями ИТ-оборудования.
Насосы с частотным регулированием поддерживают циркуляцию, а клапан первичного контура регулирует теплоотвод. CDU работает совместно с внешним источником холода — например, чиллером VectorCool-X.
Два контура
Разделение теплоносителей
Частотный привод
Регулирование насосов
Контроль жидкости
pH и электропроводность
Групповое управление
Совместная работа блоков
02
Теплообмен без смешения контуров
Первичный контур подводит охлаждённую жидкость от системы здания и отводит полученное тепло. Вторичный контур обеспечивает циркуляцию между CDU и ИТ-оборудованием.
Температурное сближение 4 К — разность между температурой подачи к серверам и температурой жидкости на входе в CDU со стороны здания. Это не перепад между подачей и обраткой одного контура.
03
Контроль, резервирование и сервисный доступ
Регулирование
Отдельные частотные преобразователи управляют насосами. Регулирующий клапан меняет расход первичного контура по тепловой нагрузке.
Защита и мониторинг
Датчики pH, электропроводности, температуры и давления контролируют теплоноситель. Кабельный датчик обнаруживает протечки.
Обслуживание
Предусмотрены фронтальный доступ и возможность замены насосов и фильтров без остановки системы при соответствующей рабочей конфигурации.
04
Характеристики FluidCool-X
| Параметр | FCX.05V2 | FCX.10V2 | FCX.20V3 |
|---|---|---|---|
| Номинальная мощность теплообмена, кВт | 500 | 1000 | 2000 |
| Температурное сближение, К | 4 | 4 | 4 |
| Количество насосов, шт. | 2 | 2 | 3 |
| Расход при номинальной мощности, м³/ч | 32 | 65 | 130 |
| Потребление при номинальной мощности, кВт | 6 | 10,5 | 21 |
| Габариты Д × Ш × В, мм | 600 × 1200 × 2100 | 900 × 1200 × 2100 | 1200 × 1200 × 2100 |
Мощность теплообмена зависит от температур, расходов и состава жидкости. Температурное сближение 4 К относится к расчётным условиям; рабочую точку подтверждаем при подборе.
Все характеристики
| Параметр | FCX.05V2 | FCX.10V2 | FCX.20V3 |
|---|---|---|---|
| Номинальная мощность теплообмена, кВт | 500 | 1000 | 2000 |
| Температурное сближение, К | 4 | 4 | 4 |
| Количество насосов, шт. | 2 | 2 | 3 |
| Расход при номинальной мощности, м³/ч | 32 | 65 | 130 |
| Потребление при номинальной мощности, кВт | 6 | 10,5 | 21 |
| Габариты Д × Ш × В, мм | 600 × 1200 × 2100 | 900 × 1200 × 2100 | 1200 × 1200 × 2100 |
| Максимальная мощность теплообмена, кВт | 800 | 1300 | 2500 |
| Потребление при максимальной мощности, кВт | 9 | 14,5 | 26 |
| Расход при максимальной мощности, м³/ч | 52 | Уточняется | 149 |
| Напор вторичного контура, м вод. ст. | 40 | 40 | 40 |
| Потери давления первичного контура, кПа | 60 | 80 | 120 |
| Подключения обоих контуров, дюйм | 2½″ | 4″ | 4″ |
| Электропитание | 380 В / 3 фазы / 50 Гц | 380 В / 3 фазы / 50 Гц | 380 В / 3 фазы / 50 Гц |
| Ток полной нагрузки (FLA), А | 34,8 | 50,8 | 75,8 |
| Минимальная допустимая токовая нагрузка цепи (MCA), А | 50 | 80 | 100 |
| Максимальный номинал защиты (MOP), А | 42,5 | 62,5 | 93,8 |
| Транспортная масса, кг | 840 | 1210 | 1700 |
| Эксплуатационная масса, кг | 925 | 1320 | 2000 |
| Уровень шума на расстоянии 1 м, дБ(А) | 66 | 70 | 75 |
Расход при максимальной мощности FCX.10V2 требует уточнения. Напор приведён для воды. Электрическую защиту подбирают по согласованной электрической документации.
